荃秀创芯 QX9361 宽带可编程射频收发器 100% Pin-to-Pin 国产替代 AD9361

荃秀创芯由多名资深工程师共同创立,聚焦信号链领域,专注于技术服务、技术开发及产品销售,掌握高可靠性多通道、高速采样及量化、高性能通道校准等核心技术。 QX9361 是宽带可编程射频收发器,由荃秀创芯提供销售与技术支持服务:集成 12 位 DAC/ADC, 工作频段 70MHz – 6.0GHz,覆盖 L 波段(1–2GHz)、S 波段(2–4GHz)与 C 波段 4–6GHz 部分, 引脚定义与 ADI AD9361 一致。

不改 PCB · 不改驱动 · 上电即用

  • 70M–6.0G工作频段 (Hz)
  • 200k–56M可调通道带宽 (Hz)
  • 2T2R集成 12 位 ADC/DAC
  • 57 项实测对比
Pain Points

射频选型,您是否正在经历这些?

进口射频收发器排期受产能影响、改板代价高、规格书与板级实测有距离——这三件事,直接决定项目能不能按期量产。

痛点 ① 交期难锁定

排期受全球产能影响

进口器件的交期受全球产能与排产影响,项目排期往往要跟着供应节奏调整。

荃秀方案:原厂一级货源,优先排产配额。

痛点 ② 改板成本

重调匹配、重画 PCB、重写驱动

换一颗主芯片往往意味着重新仿真匹配网络、重投 PCB、重新验证驱动,耗时数月。

荃秀方案:引脚定义与 ADI AD9361 一致,PCB 无需改动,可直接沿用 AD9361 的驱动与 API,软件侧无需改动。

痛点 ③ 性能落差

标称参数一致,不等于你的板级能复现

同样的标称参数,在不同板级、电源与走线下实测结果可能不同;只看规格书难以判断能不能用。

荃秀方案:公开 57 项同条件实测对照 + 完整测试条件与方法。

替代,可以是可验证的工程决策。

Product

QX9361 射频收发器:一颗芯片覆盖 70MHz–6.0GHz

集成 RF 前端、混合信号基带、ADC/DAC、频率合成器与可配置数字接口的双通道宽带可编程收发器,面向数字相控阵、卫星通信、测控通信、数据链等软件定义无线电场景。

收发架构

  • 架构2T2R
  • 集成转换器12 位 DAC / ADC
  • 工作频段70MHz – 6.0GHz
  • 双工方式TDD / FDD
  • 可调谐通道带宽200kHz – 56MHz
  • 频率合成器小数 N 分频 PLL
  • 最大 LO 步长2.4Hz
  • 数字接口CMOS / LVDS

接收与发射性能

  • 接收通道6 路差分 / 12 路单端
  • 接收噪声系数2.5dB @800MHz
  • 接收噪声系数3dB @2400MHz
  • 接收增益控制手动 / 自动 AGC
  • 发射通道双发射器,4 路差分输出
  • TX EVM≤ −40dB @800MHz
  • TX 本底噪声≤ −157dBm/Hz
  • TX 监控器动态范围 ≥66dB,精度 1dB
Test Evidence

已有多家客户完成对比测试,关键参数高度一致

以下为实测精选数据。在 TA=25°C、VDDx=1.3V、VDD_INTERFACE=2.5V、VDD_GPO=3.3V 的同等条件下,QX9361 与 ADI AD9361 在 800MHz、2600MHz、5500MHz 三个频点共形成 57 条频点级对比记录(对应对照表 55 个编号指标项,其中积分相位噪声 1 项跨 3 个频点):QX9361 优于 5 条、两者一致 40 条、略差 12 条;略差项逐条公开,并附工程规避建议。

表 1 QX9361 与 AD9361 关键指标实测对比(精选,测试条件 TA=25°C,VDDx=1.3V,VDD_INTERFACE=2.5V,VDD_GPO=3.3V)
指标名称 单位 测试条件 QX9361 实测 AD9361 实测 对比
积分相位噪声 °rmsLO = 800M 0.140.15 优于
积分相位噪声 °rmsLO = 2600M 0.290.29 一致
最大接收增益 dB接收 @800M,单音频偏 3M 74.273.4 优于
最大接收增益 dB接收 @2600M,单音频偏 3M 71.570 优于
误差矢量幅度 EVM dB发射 @800M,LTE20M,QPSK −45−44.6 一致
带外噪底 dBm/Hz发射 @2600M −158−158 一致
积分相位噪声 °rmsLO = 5500M 0.680.66 略差
本振泄露 @40dB Att dBc发射 @5500M,单音频偏 9M −39−49 略差

测试方法:测试平台为外采评估板,保持外围器件一致,只将原版芯片替换为 QX9361,板级变量被消除,差异可归因到器件本身。完整 57 项对照的结果为 40 项一致、5 项优于、12 项略差;表中「略差」项为真实实测结果,荃秀创芯不做隐藏,并逐项附规避建议;全部数据与测试仪表设置见对比实测专页。

Measurement Screenshots

原始测试截图:800MHz / 2600MHz / 5500MHz

使用矢量信号分析仪在 LTE & LTE-A TDD 1 调制分析模式下实测,输入阻抗 50Ω、衰减 10dB、平均次数 10、分辨率带宽 15kHz。截图中可直接读取 EVM、功率与频谱读数。

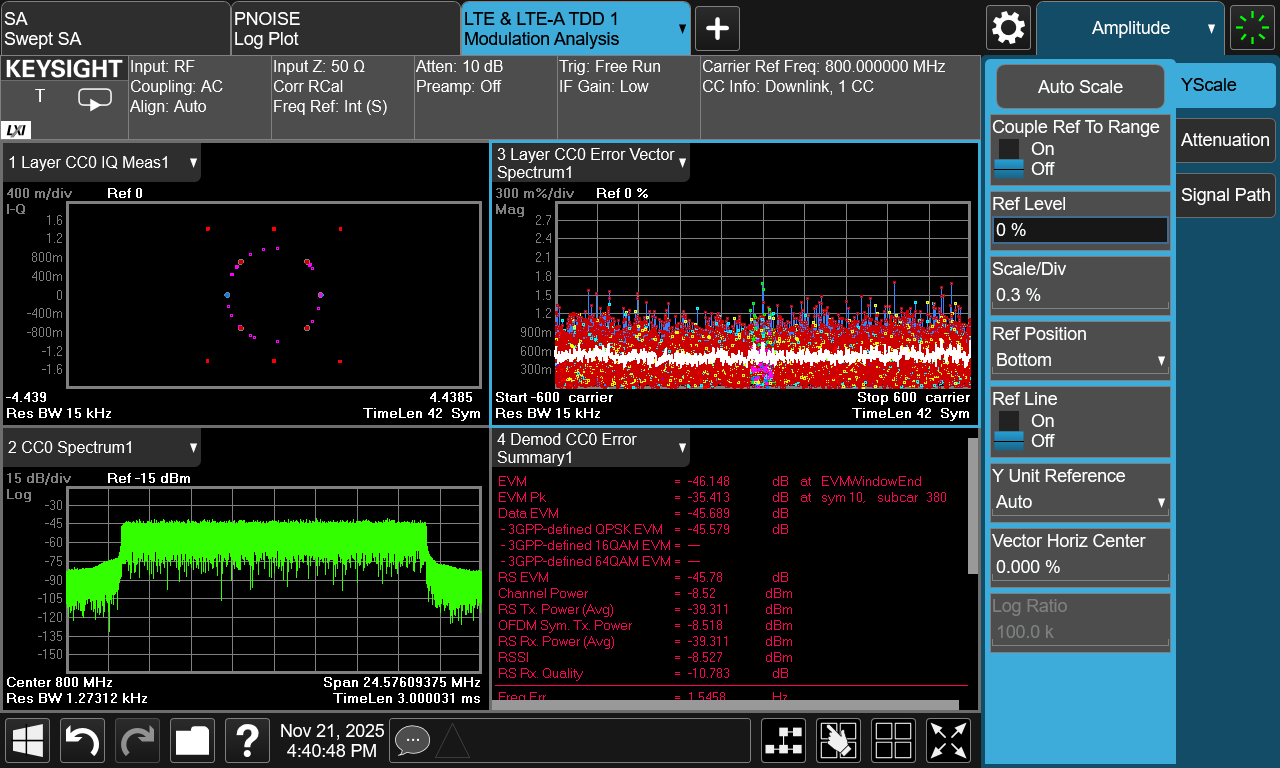

QX9361 在 800MHz 载波下的 EVM 与频谱实测截图:矢量信号分析仪显示 RS EVM 为 −45.78dB,星座图与 CC0 频谱正常收敛
Carrier 800MHz RS EVM = −45.78dB(640AM EVM = −45.679dB)。对比表发射 @800M EVM 记录值 −45dB,与截图读数一致。

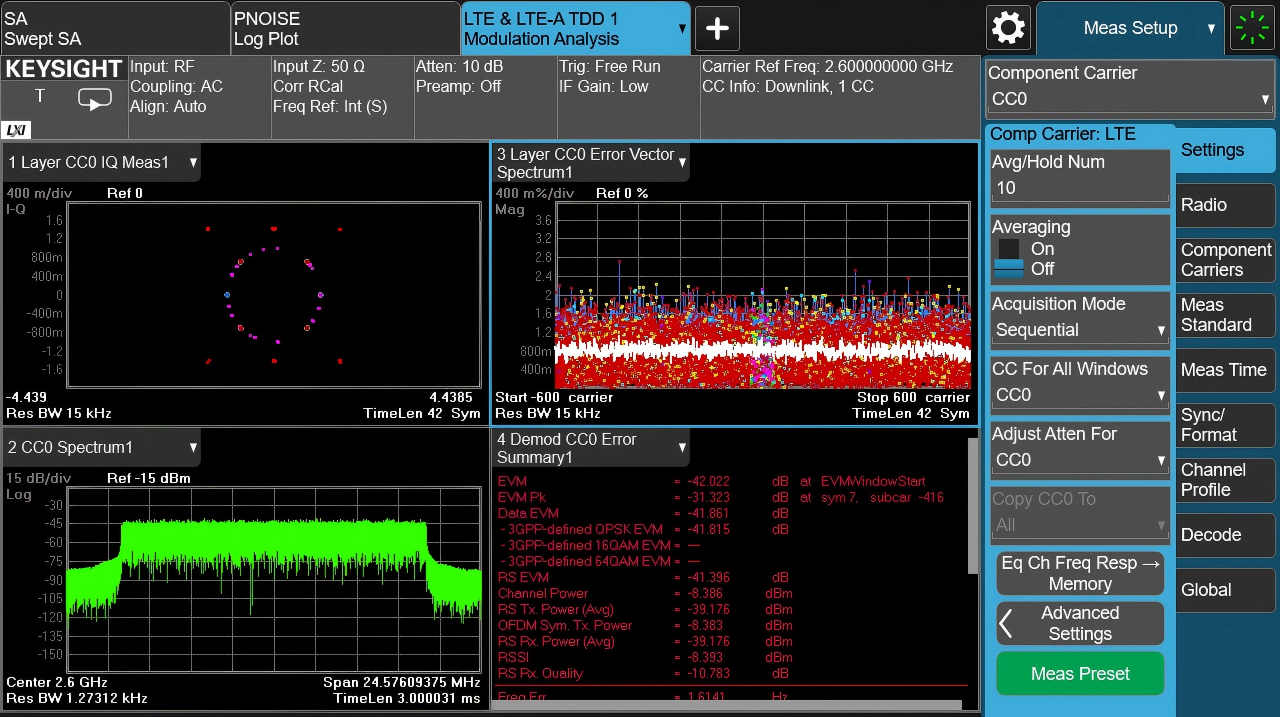

QX9361 在 2600MHz 载波下的 EVM 与频谱实测截图:矢量信号分析仪显示 RS EVM 为 −41.396dB,星座图与 CC0 频谱正常收敛
Carrier 2600MHz RS EVM = −41.396dB(640AM EVM = −42.022dB)。对比表发射 @2600M EVM 记录值 −40dB,表值更保守。

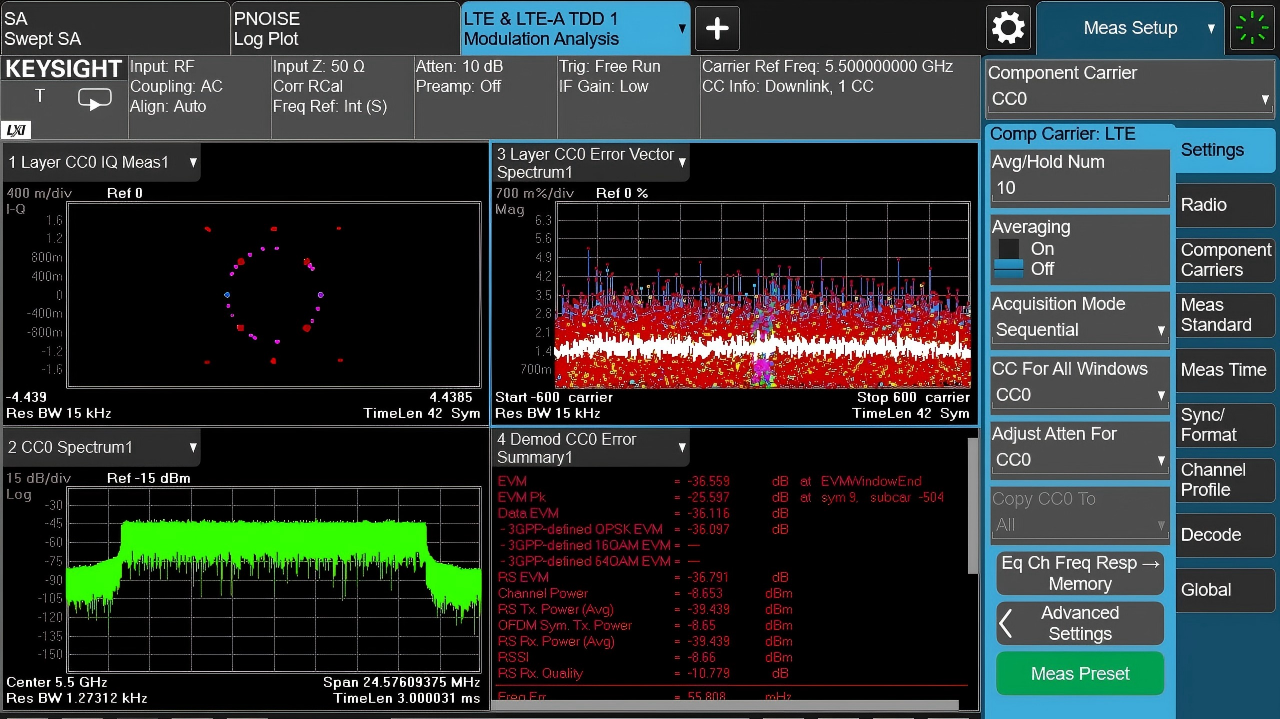

QX9361 在 5500MHz 载波下的 EVM 与频谱实测截图:矢量信号分析仪显示 RS EVM 为 −36.791dB,星座图与 CC0 频谱正常收敛
Carrier 5500MHz RS EVM = −36.791dB(640AM EVM = −36.559dB)。对比表发射 @5500M EVM 记录值 −35dB,与截图读数一致。

说明:截图测试信号为 LTE 调制信号,与对比表中标注的「LTE20M,QPSK」测试条件不完全相同,故读数与表值存在小幅差异,两者均为真实测试结果,不做相互替代。

Core Value

四大核心价值

1

优先排产配额

原厂一级货源,优先排产配额。

2

技术支持

资深射频工程师团队全程陪跑,从样片测试到量产导入,7×24 小时技术响应,可现场陪测。

3

高性价比之选

同等性能下可降低 BOM 成本,具体以实际方案与批量条件核算为准。

4

替换无需软硬件改动

无需改板、无需改驱动;引脚定义与 ADI AD9361 一致,可直接沿用 AD9361 的驱动与 API。

How It Works

替换仅需 3 步

从申请样片到上电运行,QX9361 的替换路径不需要硬件改板,也不需要驱动重写。

  1. 申请样品

    通过样片专线 / 微信 199-6748-8199 联系荃秀创芯,样片由荃秀创芯安排发出。

  2. 焊上 QX9361

    10mm×10mm、144 引脚 PBGA,引脚定义与 AD9361 一致,不用改板,直接替换。

  3. 上电开机

    驱动不变,直接运行;−55℃ ~ 125℃ 场合可直接沿用 AD9361 的 API 控制。

  • 资深射频工程师团队
  • 7×24 小时技术响应
  • 现场陪测服务
FAQ

常见问题

选型阶段最常被问到的六个问题。「Pin-to-Pin 兼容」的封装与引脚依据见 QX9361 封装引脚图。

QX9361 能否 100% Pin-to-Pin 替代 AD9361?

可以。QX9361 采用 10mm×10mm、144 引脚 PBGA 封装,引脚定义与 AD9361 一致,属于 100% Pin-to-Pin 兼容的国产替代方案,替换时不需要重新设计 PCB、不需要重新调整射频匹配网络,也不需要重写驱动。

用 QX9361 替换 AD9361 需要改动 PCB 或驱动吗?

不需要。替换过程只需申请样品、焊上 QX9361、上电开机三步。可直接沿用 AD9361 的驱动与 API,软件侧无需改动,原方案配置可原样沿用。

QX9361 与 AD9361 的实测性能差异有多大?

荃秀创芯公开了覆盖接收与发射、800MHz/2600MHz/5500MHz 三个频点共 57 项对照,结果为 40 项一致、5 项优于、12 项略差。优势集中在接收通道最大增益与反射特性,例如 800MHz 积分相位噪声 0.14°rms 对 0.15°rms、2600MHz 最大接收增益 71.5dB 对 70dB;12 项略差如 5500MHz 积分相位噪声 0.68°rms 对 0.66°rms,官网逐项公开并给出工程规避建议。

QX9361 的工作频率和通道带宽是多少?

QX9361 工作频率为 70MHz 至 6.0GHz,覆盖 L 波段(1–2GHz)、S 波段(2–4GHz)与 C 波段 4–6GHz 部分;可调谐通道带宽为 200kHz 至 56MHz,支持 TDD 和 FDD 双工方式,集成 2T2R 收发架构与 12 位 DAC/ADC。

QX9361 的电源要求和工作温度范围是什么?

QX9361 内核电源 VDDx 为 1.3V,接口电源 VDD_INTERFACE 为 2.5V(产品使用手册给出 1.2V~2.5V 范围),GPO 电源 VDD_GPO 为 3.3V。工作环境温度(Tc)为 −55℃ ~ 125℃。

如何申请 QX9361 免费样片?

可通过荃秀创芯样片申请专线 / 微信 199-6748-8199 直接联系荃秀创芯获取 QX9361 免费样片,并提供从样片测试到量产导入的全程技术支持。

更多问题见 技术支持与样片申请(14 组问答)。

Documents

技术资料下载

以下资料为 QX9361 官方发布版本,可直接下载用于选型评估与设计参考。

数据手册

QX9361 产品使用手册(中文)

V1.3 / 20260926 | 27 页 | 含电特性表、时序特性、封装引出端说明与应用注意事项

下载 PDF

测试报告

QX9361 对比 AD9361 测试参数对照表

57 项对照数据 | 覆盖接收/发射 × 800M/2600M/5500M

下载 PDF

自测报告

QX9361 自测报告(原始截图全集)

28 页 | 56 张原始测试截图 | 统一评估板、仅替换芯片

下载 PDF

技术报告

AD9361 国产替代验证框架

QX-TR-2026-001 V1.0 | 67 页 | 可复用的替代验证方法,含 57 条频点级判定与 PDF 下载

在线阅读全文

About

关于北京荃秀创芯科技有限公司

荃秀创芯由多名资深工程师共同创立,聚焦信号链领域,专注于技术服务、技术开发及产品销售,掌握高可靠性多通道、高速采样及量化、高性能通道校准等核心技术。核心产品 QX9361 面向数字相控阵、卫星通信、卫星导航、测控通信、数据链、通信电台与快速跳频等软件定义无线电应用。

公司以「原厂一级货源 + 技术支持」的方式服务客户:既提供优先排产的产能保障,也提供从样片测试到量产导入的全程技术支持。针对替代过程中最值得提前确认的环节——板级设计与电源噪声、射频走线与数据端口时序、电源去耦——荃秀创芯公开技术资料并给出明确的规避建议,把需要提前确认的事项讲清楚。
