通道间增益与相位一致性直接决定波束质量
波束指向精度与旁瓣电平取决于各通道的幅度与相位一致性。通道间幅度偏差会抬高旁瓣电平，相位偏差会造成指向偏移；对需要低旁瓣的阵列，一致性要求通常比单通道绝对增益更苛刻。
工程上因此要求射频前端具备分档一致的增益控制：QX9361 提供手动增益与自动 AGC，接收增益可在 68~75dB@800M、65~72dB@2600M、58~65dB@5500M 范围内调整，每通道具备独立 RSSI 用于通道校准与监测。
Phased Array & Radar
QX9361 数字相控阵 / 雷达射频收发器：2T2R 双通道与多器件同步，Pin-to-Pin 兼容 AD9361
一句话方案概述

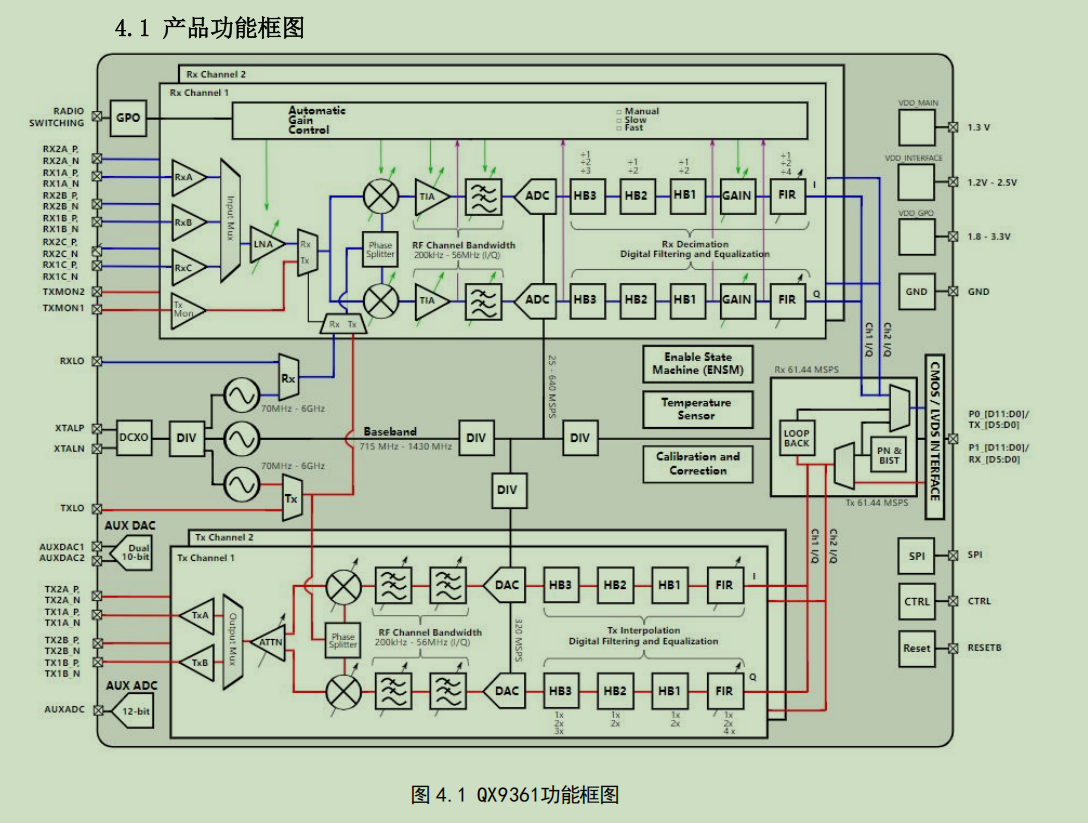

数字相控阵与雷达的关键不在单通道指标，而在通道之间的隔离度与一致性。QX9361 提供 2T2R 双通道收发与集成 12 位 DAC/ADC，可调谐通道带宽 200kHz–56MHz，工作频率 70MHz–6.0GHz；RX1A–RX2A 隔离度 65~85dB@800MHz，TX 隔离度 50~80dB，支持多器件同步与 TDD / FDD。100% Pin-to-Pin 兼容 AD9361，阵面板子无需改板即可完成国产化替换。
65~85dBRX1A–RX2A 隔离度 @800MHz62~80dB@5500MHz
50~80dBTX1–TX2 隔离度双发射器 4 路差分输出
2.4Hz最大 LO 步长小数 N 分频 PLL
Requirements
数字相控阵与雷达对射频前端的真实要求
阵列是由几十到上千个通道叠加出来的系统：单通道的任何一点非理想，都会在波束合成后被放大成指向误差、旁瓣抬升或杂波抑制能力下降。
收发之间、通道之间的隔离度是阵列的底线
发射通道的强信号若泄漏到同片的接收通道，会直接抬升接收底噪甚至造成阻塞；相邻接收通道之间的泄漏则会在波束合成中引入相关性误差。
因此阵列单元选型时，RX 通道隔离度与 TX 通道隔离度是与增益、噪声系数同等重要的指标，同时也高度依赖板级分区布局。
阵列规模越大，多器件同步越关键
相控阵很少只用一个收发器。多个器件必须共享一致的本振与数字时钟基准，否则通道间会累积随机相位误差，波束合成无法收敛。
系统还要求控制接口足够简单：四线 SPI 加少量实时 I/O 引脚就能完成频率、增益、收发切换的控制，避免控制总线成为阵列规模扩展的瓶颈。
相位噪声决定杂波抑制，带宽决定距离分辨率
本振相位噪声会直接恶化脉冲多普勒体制的改善因子，也会抬高宽带波形的 EVM；积分相位噪声（100Hz~100MHz）是评估这一影响的核心指标。
另一方面，宽带波形要求射频通道支持足够的瞬时带宽：56MHz 的通道带宽是获得高距离分辨率与低截获概率波形的前提。
Capability
QX9361 在相控阵与雷达场景下的对应能力
以下为 QX9361 的官方规格，按阵列设计的关注点重新组织：隔离度、多通道、同步、相位噪声与宽带能力。
通道、隔离度与双工
- 收发架构2T2R
- 集成转换器12 位 DAC / ADC
- RX1A–RX2A 隔离度 @800M65 ~ 85dB
- RX1A–RX2A 隔离度 @5500M62 ~ 80dB
- TX1–TX2 隔离度50 ~ 80dB
- 双工方式TDD / FDD
- 多器件同步支持
频率、带宽与相位噪声
- 接收工作频率70MHz ~ 6.0GHz
- 发射中心频率46.875MHz ~ 6000MHz
- 可调谐通道带宽200kHz ~ 56MHz
- 积分相位噪声 @800M0.11 ~ 0.3°rms
- 积分相位噪声 @2400M0.32 ~ 0.55°rms
- 积分相位噪声 @5500M0.45 ~ 1.1°rms
- 频率合成小数 N 分频 PLL
- VCO 与环路滤波器全片上 · 可编程
- 最大 LO 步长2.4Hz
- 频综晶体20MHz ~ 320MHz
接收与发射链路
- 接收输入6 路差分 / 12 路单端
- 噪声系数 @800M2.5dB
- 噪声系数规格范围2 ~ 7dB@800M
- 噪声系数规格范围2.5 ~ 8dB@2600M
- 噪声系数规格范围3.5 ~ 10dB@5500M
- 增益控制手动 + 自动 AGC
- 信号强度指示每通道独立 RSSI
- 发射器 / 输出双发射器 · 4 路差分
- 发射 EVM≤ −40dB@800MHz
- 发射本底噪声≤ −157dBm/Hz
- 功率控制范围 / 步进90dB / 0.25dB
- TX 监控器动态范围 / 精度≥66dB / 1dB
控制、监测与供电
- 控制接口四线 SPI + 4 路实时 I/O
- 数字接口CMOS / LVDS
- 片上 AUXADC温度 / 功率等监测
- 片上 AUXDAC10 位 · 0.5V ~ VDD_GPO−0.3V
- AUXDAC 驱动能力10mA
- 电源VDDx 1.3V / 2.5V / 3.3V
- 封装10mm×10mm · 144 引脚 PBGA
- 工作环境温度 Tc−55℃ ~ 125℃
片上 AUXADC / AUXDAC 在阵列里的用途
QX9361 集成 AUXADC（可用于监控温度、功率输出等系统功能）与 10 位 AUXDAC（输出范围 0.5V 至 VDD_GPO−0.3V，驱动能力 10mA）。在阵列系统中，它们可用于通道温度与功率的在线监测，以及对外部增益／衰减器件的辅助控制，减少阵列控制总线的额外负担。
Measured Difference
与 AD9361 的实测差异在阵列场景下意味着什么
在 TA=25°C、VDDx=1.3V、VDD_INTERFACE=2.5V、VDD_GPO=3.3V 的同等条件下，QX9361 与 AD9361 共对比 55 项收发参数：12 项优于、35 项一致、8 项略差。下面是阵列设计最需要关注的几项。
2600MHz 接收反射 −7dB 对 −4.8dB
回波损耗改善约 2.2dB。阵列单元的天线口匹配直接影响通道间幅度一致性，端口匹配更好意味着合成时的幅度散布更小。
优于 AD9361800MHz 最大接收增益 74.2dB 对 73.4dB
高出 0.8dB。在阵列边沿单元或接收链路损耗较大的布板条件下，这部分增益可折算为接收灵敏度或动态范围的余量。
优于 AD9361800MHz 积分相位噪声 0.14°rms 对 0.15°rms
更低的本振相位噪声有利于宽带波形的 EVM 与多普勒处理，对 L 波段阵列是加分项。
优于 AD93615500MHz 积分相位噪声 0.68°rms 对 0.66°rms
差约 0.02°rms，处于测量重复性边界附近，但在 C 波段以上的高阶调制与高频本振链路中仍可能体现为 EVM 余量减少。建议：5.5GHz 以上应用预留 1~2dB 的 EVM 余量；采用低噪声 LDO 为本振供电并加强去耦。
略差，已附规避建议800MHz 镜像抑制 55dBc 对 60dBc
低 5dB。宽带接收时镜像频段干扰更容易落入带内。建议：启用基带正交校正（QEC）并多次校准；对镜像敏感的系统在前端加入镜像抑制滤波；也可通过寄存器微调校准参数。
略差，已附规避建议发射本振泄露 @40dB Att：−38 / −39 / −39dBc 对 −47 / −48 / −49dBc
800MHz／2600MHz／5500MHz 三个频点在大衰减档位下本振泄露高约 9~10dB。对 TDD 阵列而言，发射期间的泄露会抬升同频接收底噪。建议：避免在 40dB 衰减档工作，改用 0dB Att 档（该项两者一致）；启用片内载波泄漏校准并多次校准；合理安排收发切换时序与保护间隔。
略差，已附规避建议5500MHz 接收反射 −8dB 对 −13dB
高频段回波损耗略低。反射指标与板级匹配关系密切，器件本身的差异在良好匹配设计下会明显收窄。建议：5.5GHz 射频巴伦尽量贴近芯片端、单端走线最短；射频走线保证阻抗匹配且不得使用过孔。
略差，已附规避建议输入三阶交调：800MHz −18.5 对 −17dBm；2600MHz −17.2 对 −15dBm
低 1.5~2.2dB。阵列常工作于强干扰共存环境，互调余量略小。建议：前端增加声表／腔体滤波器抑制带外强信号；控制接收链路增益分配，避免末级 LNA 过早压缩。
略差，已附规避建议完整 55 项逐项对照（含全部略差项与规避建议）见 QX9361 对比 AD9361 实测数据。
Replacement & Layout
替换与集成要点
阵列板的通道数多、走线密度高，越需要在投板前把下面几条逐条核对。硬件无需改板，但板级设计决定阵列最终的一致性。
宽温域必须确认寄存器差异
工作环境温度 −40℃ ~ 85℃ 时，可直接使用国外 AD9361 的 API 控制 QX9361；−55℃ ~ 125℃ 时，建议将寄存器 0x250 及 0x290 改为 0x30（AD9361 该值为 0x70）。车载、舰载、弹载与户外阵面常落在宽温域区间，请在定型前完成验证。
TX / RX 分区布局，严禁交叉
TX 和 RX 应分开布局以保证收发隔离度，严禁交叉布局。对 FDD 系统的通道隔离尤为关键，也是维持 RX1A–RX2A 与 TX1–TX2 隔离度规格的前提之一。
数据端口与时钟／帧信号严格等长
收发数据端口为 CMOS／LVDS 模式，对时序匹配有严格要求。P0、P1 数据端口与 DATA_CLK、FB_CLK、RX_FRAME、TX_FRAME 的传输路径必须严格等长，确保各通道收发数据正确采样——多通道阵列中时序偏差会直接表现为通道间相位偏差。
多器件同步引脚按手册处理
QX9361 支持多器件同步，可对各器件的数字时钟进行同步；同步引脚未使用时，应按手册要求接地。阵列规模扩展时，建议让所有器件共用同一参考基准，避免通道间累积随机相位误差。
本振用低噪声 LDO，并就近去耦
芯片内部集成两个 RF PLL 作为本振，应采用低噪声 LDO 供电并充分去耦，去耦电容放在尽可能靠近电源引脚处。电源电压冲击较大时甚至会引起芯片内部锁相环失锁，电源噪声会直接体现在相位噪声与杂散上——这正是阵列杂波抑制能力的来源。
射频走线不得用过孔，巴伦贴近芯片
射频走线应实现良好的阻抗匹配及信号质量，不得使用过孔；射频巴伦应尽量贴近芯片端，保证射频传输线的单端部分路径最短，否则会影响发射功率和接收增益，进而破坏通道的一致性。
发射端口外部馈电电感 ≤75mA
射频发射端口应采用外部馈电电感上拉至 1.3V 电源，电感上的最大直流为 75mA；应选择寄生电阻较低的电感以保证最小电压降，获得最优的发射功率与 OIP3 特性。
C4 接地与参考地平面连续

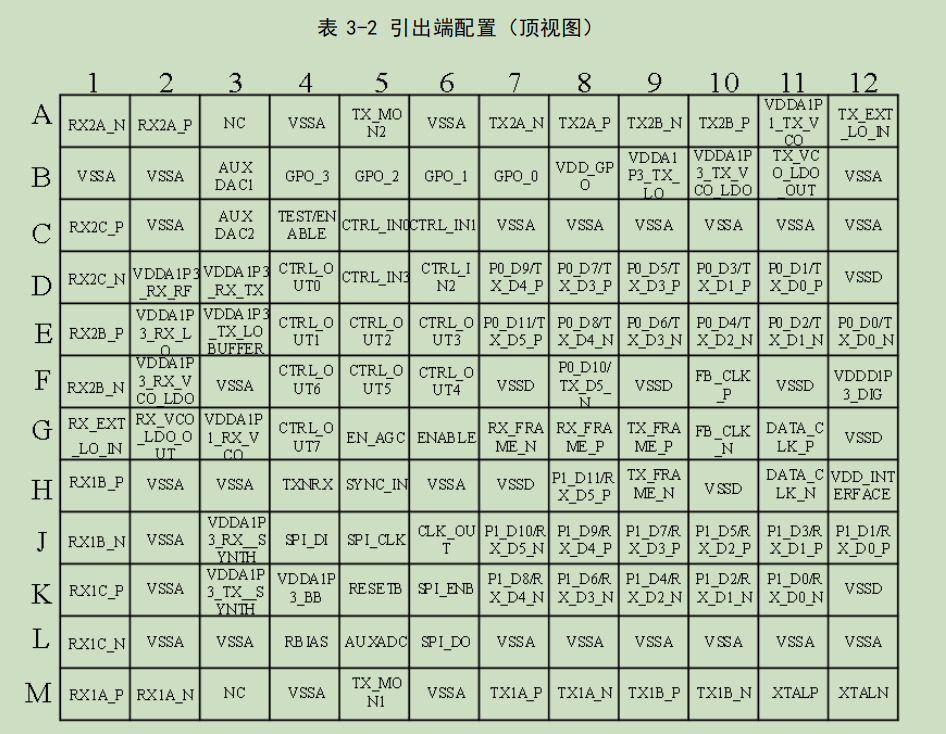

C4 管脚必须接地以保证电路正常工作（引脚表中 C4 为 TEST/ENABLE，正常工作时接地）。同时，信号线参考地必须连续、不得出现断点，参考地平面须延伸至 PCB 边缘，以保证射频接口的信号完整性。
-
申请样品
提供阵列规模、工作频段与波形体制，原厂按相控阵场景给出替换与校准建议。
-
焊上 QX9361，不用改板
100% Pin-to-Pin 兼容 AD9361，阵面单元 PCB 无需改动，外围电路沿用原有设计。
-
上电开机，驱动不变
−40℃ ~ 85℃ 直接沿用国外 AD9361 的 API；宽温域按手册调整
0x250与0x290。
FAQ
数字相控阵 / 雷达选型常见问题
QX9361 适合做数字相控阵的通道单元吗？
适合。QX9361 为 2T2R 双通道收发架构，集成 12 位 DAC/ADC，工作频率 70MHz ~ 6.0GHz，可调谐通道带宽 200kHz ~ 56MHz，支持 TDD 与 FDD，并支持多器件同步；可用四线 SPI 加 4 个实时 I/O 控制引脚完成阵列的频率、增益与收发切换控制。
通道隔离度能做到多少？
官方规格：RX1A 至 RX2A 与 RX2A 至 RX1A 隔离度为 65 ~ 85dB@800MHz、62 ~ 80dB@5500MHz；TX1 至 TX2 与 TX2 至 TX1 隔离度为 50 ~ 80dB。收发隔离还与板级分区布局强相关：TX 与 RX 应分开布局、严禁交叉。
5.5GHz 频段的相位噪声略差会影响波束形成吗？
实测 5500MHz 积分相位噪声 QX9361 为 0.68°rms、AD9361 为 0.66°rms，差约 0.02°rms，处于测量重复性边界附近；但在高阶调制与高频本振链路中仍可能体现为 EVM 余量减少。建议 5.5GHz 以上应用预留 1 ~ 2dB 的 EVM 余量，并采用低噪声 LDO 为本振供电、加强去耦。
镜像抑制与发射本振泄露的略差项怎么规避？
实测 800MHz 镜像抑制 55dBc 对 60dBc：建议启用基带正交校正（QEC）并多次校准，对镜像敏感的系统在前端加入镜像抑制滤波。发射本振泄露 @40dB Att 在 800MHz／2600MHz／5500MHz 分别为 −38／−39／−39dBc 对 −47／−48／−49dBc：建议避免在 40dB 衰减档工作，改用 0dB Att 档（该项两者一致），并启用片内载波泄漏校准。
阵列规模扩展时多器件同步怎么做？
QX9361 支持多器件同步，可按手册使用同步引脚对各器件的数字时钟进行同步；同步引脚未使用时应按手册要求接地。同时应保证 P0、P1 数据端口与 DATA_CLK、FB_CLK、RX_FRAME、TX_FRAME 的传输路径严格等长，使各通道数据采样时序一致。
阵面板子替换需要重新布板吗？
不需要。QX9361 为 100% Pin-to-Pin 兼容 AD9361，10mm×10mm、144 引脚 PBGA 封装。替换三步：申请样品 → 焊上 QX9361 → 上电开机，驱动不变。−40℃ ~ 85℃ 可直接使用 AD9361 的 API；−55℃ ~ 125℃ 建议将寄存器 0x250 及 0x290 改为 0x30。详见 应用注意事项。
