QX9361 自测报告：同板同外围，只换芯片
核心结论
《QX9361自测报告》共 28 页、含 56 张原始测试截图，覆盖发射与接收两个部分、 800MHz／2400MHz（或 2600MHz）／5500MHz 三个频段，共 55 个测试项。 其测试方法的关键在于：评估板为外采，保持外围器件一致，只将原版芯片替换为 QX9361， 后续指标全部基于该硬件平台获得。 这意味着 QX9361 与对标芯片是在同一块板、同一套外围电路上测得的—— 排除了板级设计差异对结果的干扰，这也是评估「国产替代是否真的可换」最有说服力的测试方式。
提示：该 PDF 内含 56 张测试截图，文件约 1.1MB，可直接下载查看。
测试方法：为什么「同板同外围」很重要

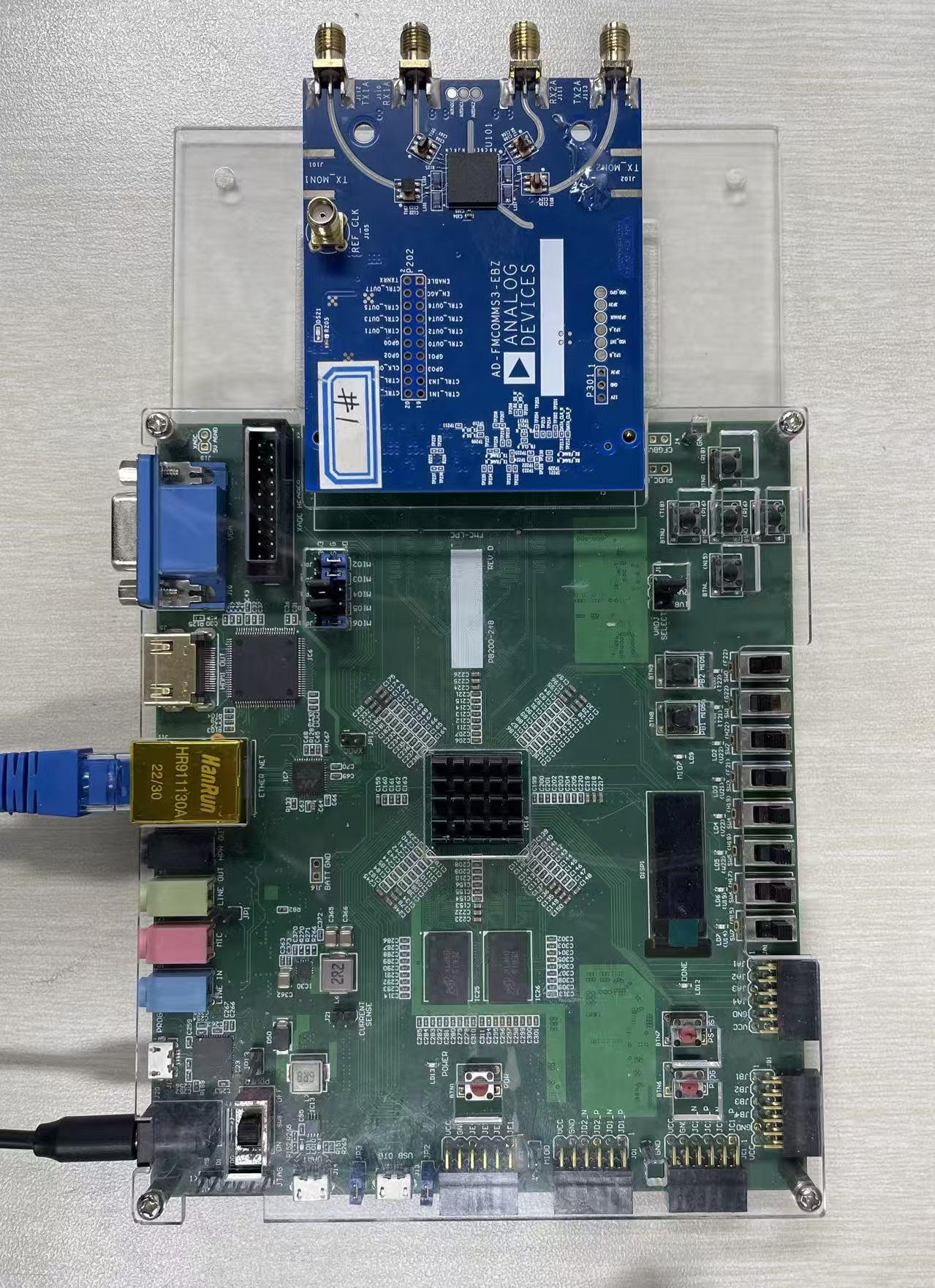

官方原文：「为方便对比及获取真实射频性能，评估板为外采，保持外围器件一致，只将原版芯片替换为 QX9361，后续指标基于该硬件平台获得。」
这句话回答了射频替代评估里最关键的一个问题：指标差异到底来自芯片，还是来自板子？
- 若换板测试：走线长度、巴伦选型、电源去耦、参考地处理全变了，测出的差异无法归因到芯片，参考价值有限。
- 同板只换芯片：板级变量被消除，剩余差异才真正反映器件特性，也就是客户替换后实际会遇到的差异。
这也解释了对比数据的可信度来源
《QX9361 对比 AD9361 测试参数对照表》中的 55 项数值，与这份自测报告基于同一测试平台与方法。 两份文件配合看：对照表给逐项差异结论，自测报告给原始截图与波形细节。
报告测试项完整索引
以下为报告的全部测试项，按发射／接收与频段分组。每个测试项对应报告中的一张或多张原始仪表截图。
| 章节 | 频段 | 测试项 | 测试条件 / 参考源 |
|---|---|---|---|
| 1、发射 | |||
| 1、发射 | — | S22 - TX1A；S22 - TX2A（发射端口回波损耗） | — |
| 1.1 | 800M | IPN - 800M（mdeg）；IPN - 800M（fs） | 板载 40M 晶体参考源 |
| 1.1 | 800M | Po max / IMR / LOL | @ 800M |
| 1.1 | 800M | OIP3 | −7dBFs 双音；−8dBFs 双音 |
| 1.1 | 800M | Noise floor | @ 800M |
| 1.1 | 800M | IPN - 800M（fs）；IPN - 800M（dBc） | AD9528 参考源 |
| 1.1 | 800M | EVM；64QAM EVM | AD9528 参考源 |
| 1.2 | 2400M（or 2600M） | IPN - 2400M（mdeg）；IPN - 2400M（fs） | 板载 40M 晶体参考源 |
| 1.2 | 2400M | Po max / IMR / LOL | TXLO −25M / −15M / −9M / −7M / −5M / −3M / −1M DDS |
| 1.2 | 2400M | Po max / IMR / LOL | TXLO +1M / +3M / +5M / +7M / +9M / +15M / +25M DDS |
| 1.2 | 2400M | OIP3 | −7dBFs 双音；−8dBFs 双音 |
| 1.2 | 2400M | Noise floor | @ 2400M |
| 1.2 | 2600M | IPN - 2600M（fs）；IPN - 2600M（dBc） | AD9528 参考源 |
| 1.2 | 2600M | EVM；64QAM EVM | AD9528 参考源 |
| 1.3 | 5500M | IPN - 5500M（mdeg）；IPN - 5500M（fs） | 板载 40M 晶体参考源 |
| 1.3 | 5500M | Po max / IMR / LOL | TXLO |
| 1.3 | 5500M | OIP3 | −7dBFs 双音；−8dBFs 双音 |
| 1.3 | 5500M | Noise Floor | @ 5500M |
| 1.3 | 5500M | IPN - 5500M（fs）；IPN - 5500M（dBc） | AD9528 参考源 |
| 1.3 | 5500M | EVM；64QAM EVM | AD9528 参考源 |
| 章节 | 频段 | 测试项 | 测试条件 / 说明 |
|---|---|---|---|
| 2、接收 | |||
| 2、接收 | — | S11 - RX1A；S11 - RX2A（接收端口回波损耗） | — |
| 2.1 | 800M | Gain max / IMR / DC offset（两通道分别测试） | @ 800M |
| 2.1 | 800M | ISO（通道隔离度） | @ 800M |
| 2.2 | 2400M（or 2600M） | Gain max / IMR / DC offset（两通道分别测试） | @ 2400M |
| 2.3 | 5500M | Gain max / IMR / DC offset（两通道分别测试） | @ 5500M |
缩写说明：IPN＝积分相位噪声（Integrated Phase Noise）；Po max＝最大输出功率；IMR＝镜像抑制； LOL＝本振泄露；OIP3＝输出三阶交调载点；EVM＝误差矢量幅度；Gain max＝最大增益；DC offset＝直流残留； ISO＝通道隔离度；DDS＝直接数字合成信号源；AD9528＝外部时钟／参考源型号；fs＝满量程；mdeg＝毫度。

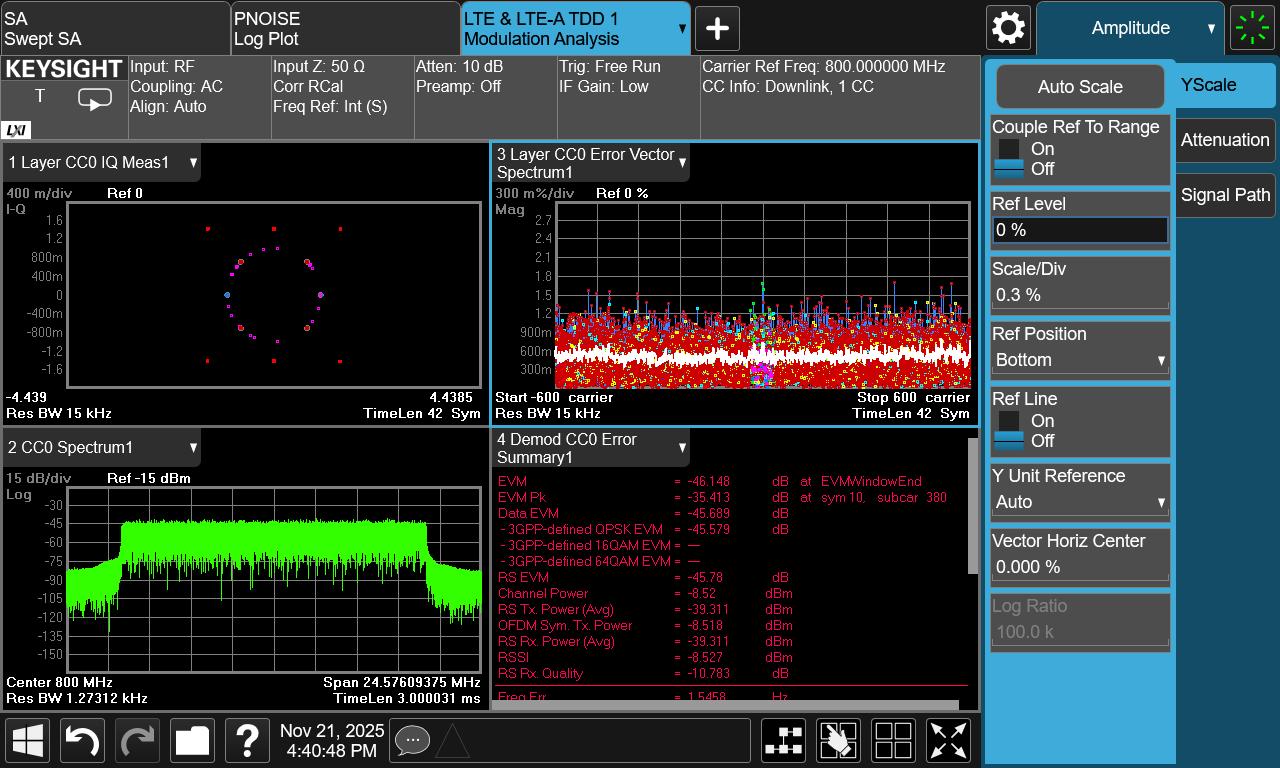

原始截图示例
以下为报告中的部分截图。完整 56 张原始仪表截图见 PDF。

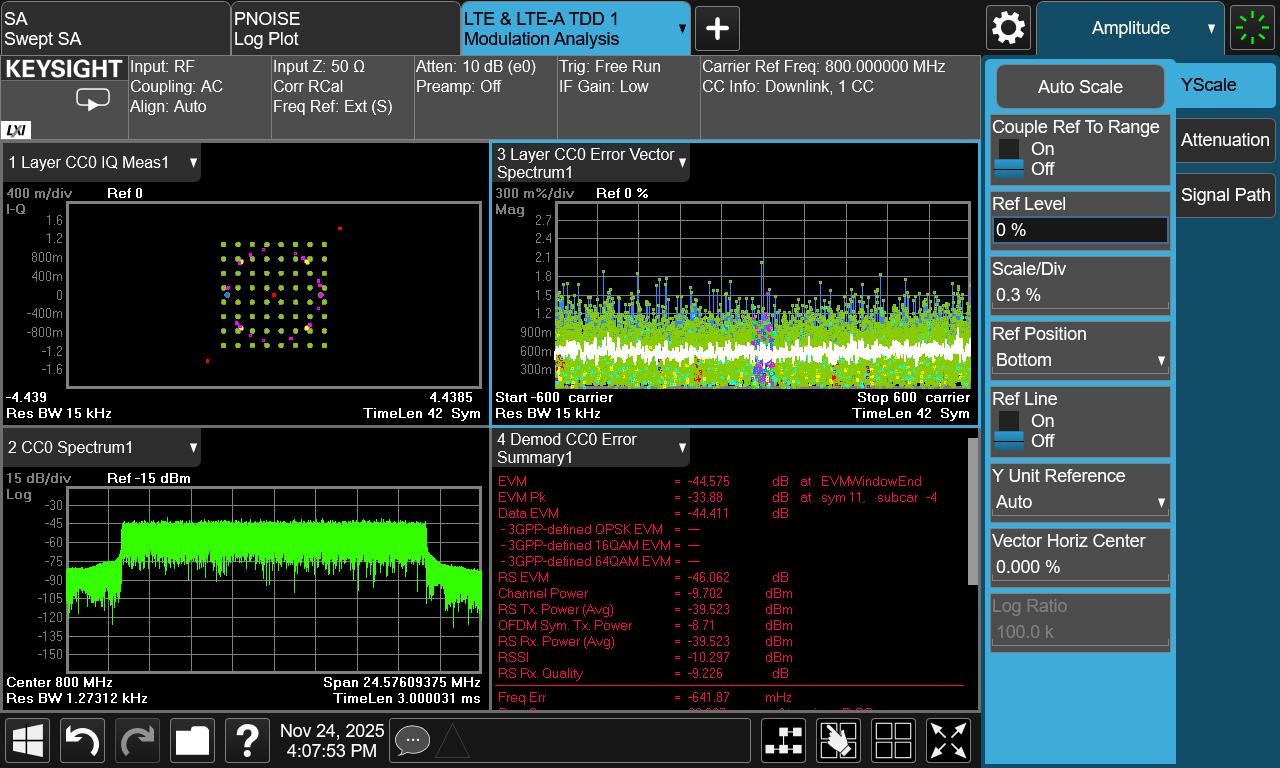

为什么把 64QAM EVM 单独测？因为高阶调制对发射链路的线性度与相位噪声最敏感。标准调制下 EVM 达标，不代表 64QAM 也够用；报告把两种条件都留了原始截图，便于按实际调制方式判断余量。
两份资料怎么配合看
看原始证据与方法
28 页、56 张原始仪表截图，含测试平台照片与测试方法说明。用于确认数据是怎么测出来的，以及查看星座图、频谱、相位噪声曲线的原始形态。
看逐项差异结论
QX9361 与 AD9361 在同等条件下的 55 项数值逐项对照，标出 12 项优于、35 项一致、8 项略差，并附规避建议。用于判断替代后自己的应用受不受影响。
看器件规格边界
电特性表的最小值／最大值是器件保证的规格边界，用于设计裕量评估；与实测值的含义不同，不能混用。
自测报告常见问题
QX9361 自测报告的测试方法是什么？
评估板为外采，保持外围器件一致，只将原版芯片替换为 QX9361，后续指标基于该硬件平台获得。这种方式让对比在同一块板、同一套外围电路条件下进行，排除了板级设计差异对结果的干扰。
报告包含哪些测试项？
共 28 页、56 张截图、55 个测试项，覆盖发射与接收、800MHz／2400MHz（或 2600MHz）／5500MHz 三频段：
- 发射：S22、积分相位噪声 IPN、最大输出功率 Po max、镜像抑制 IMR、本振泄露 LOL、OIP3、底噪 Noise floor、EVM（含 64QAM EVM）；
- 接收：S11、最大增益 Gain max、镜像抑制 IMR、直流残留 DC offset、通道隔离度 ISO。
自测报告和测试参数对照表有什么区别？
两者互补。对照表给出 QX9361 与 AD9361 的 55 项数值逐项差异，用于判断替代影响；自测报告给出 QX9361 自身的原始截图全集与测试方法，用于查看波形细节与确认数据来源。建议先看对照表定位关注项，再用自测报告核对原始截图。
为什么同时出现 2400MHz 和 2600MHz？
报告该章节标题为「2400M（or 2600M）」，即同一组测试覆盖两个频点。发射部分还包含以 2400MHz 为中心的 TXLO 偏移扫描，偏移量从 −25MHz 到 +25MHz（含 −25/−15/−9/−7/−5/−3/−1M 与 +1/+3/+5/+7/+9/+15/+25M）。
报告里能直接读到具体数值吗？
报告的主体是原始仪表截图（56 张），数值显示在截图内的仪表读数区，需要放大查看。若需要结构化的数值对照，请使用测试参数对照表；本页提供的是报告的完整测试项索引与页面位置，便于快速定位到想看的那张截图。
报告可以下载吗？文件多大？
可以下载，官网提供 PDF 直链。文件约 1.1MB（含 56 张测试截图），可直接下载查看。如需更高清晰度的原始版本，或需要完整测试报告与配套测试说明，可通过样片申请专线 / 微信 199-6748-8199 联系原厂获取。
外部参考依据：ADI AD9361 官方产品页（测试平台所用评估板对应的器件官方资料）。
